高精度三维视觉检测技术在汽车钣金行业中的应用与三维扫描仪选型方案
在汽车的生产制造中，质量控制始终是重中之重。当车辆存在缺陷或组装不当时，即使是一个很小的失误，也可能让用户置身于巨大的危险隐患中。 高精度三维扫描作为一种前沿的尺寸测量和数字建模技术，凭借高精度、高效率、非接触测量及适用性广泛等综合优势，让汽车制造过程中的测量工作有了明显的效率提升。
先临天远是先临三维旗下工业计量品牌，深耕高精度三维视觉测量技术多年，形成手持式激光扫描、固定式蓝光扫描、跟踪式激光扫描、自动化智能扫描的完整产品矩阵，凭借非接触式扫描、计量级精度、高效率等技术优势，深度落地汽车钣金件制造全流程检测场景，涵盖冲压模具调试、单件钣金外形尺寸检测、钣金焊接总成检测等核心工序，为汽车制造企业搭建起数字化尺寸质控闭环。
一、汽车钣金件检测的行业现实痛点
汽车钣金件普遍具有壁薄、曲面复杂、特征繁多、易受外力变形等特点，使用传统检测方式时，长期面临多重现实困境，制约生产迭代效率。
第一，传统检具投入成本高、通用性差。传统钣金检测专用检具需要完全复刻零件外形，单件定制开发周期长、制造成本高昂，一款钣金件对应一套专属检具，新车型迭代就要重新开发整套工装，占用大量厂房存放空间。同时，检具检测依靠塞尺、检测销完成点位定性判断，大量曲面区域无法量化偏差数值，零件在检具夹具夹紧力作用下会被强制矫正，无法还原钣金自由状态下的真实形变情况，容易造成误判。
第二，三坐标测量属于单点测量，检测效率受限。三坐标测量机精度可靠，但只能选取预先规划的有限特征点位采集数据，对于翼子板、侧围这类大面积复杂曲面钣金，无法完整捕捉整个面域的回弹、起伏变形。单件复杂钣金检测往往耗时数小时，新品试模阶段需要反复测量，拖慢模具调试进度，难以适配新车型快速开发节奏，且大件钣金搬运至三坐标实验室，过程中容易发生磕碰变形，引入额外测量误差。
第三，钣金冲压回弹、焊后形变难以完整量化。冲压回弹是钣金制造的工艺难题，模具加工完成后，板材冲压脱模会发生不可预测的回弹变形；钣金经过点焊、激光焊接后，焊接热应力会带来局部翘曲、位移。传统手段只能抽检少数关键点，形变发生在未检测区域时，缺陷会流入下道工序，等到总装装配才暴露问题，造成大批量返工报废，带来高额经济损失。
第四，质量数据留存困难，难以完成全链路追溯。检具、手工测量大多依靠纸质记录，仅有少量离散点位数据，无法留存零件完整数据档案。当出现批量质量问题时，很难回溯分析缺陷来源于模具磨损、冲压参数波动，还是焊接工艺偏差，故障定位周期漫长，不利于工艺持续优化提升。
汽车钣金件检测行业现存痛点，是推动三维扫描数字化检测方案成为汽车钣金质控升级的重要路径。先临天远三维扫描仪采用光学非接触测量原理，不接触工件表面，不会挤压薄壁钣金造成二次形变，直接获取零件完整高密度点云，实现从传统的“单点抽样检测”升级为“全尺寸检测”，把每一处曲面、孔位、切边、翻边的偏差全部量化输出，完整还原钣金真实状态，为工艺调整提供详实客观的数据依据。
二、高精度三维扫描仪在汽车钣金行业中的应用
1.通过钣金件检测调整模具

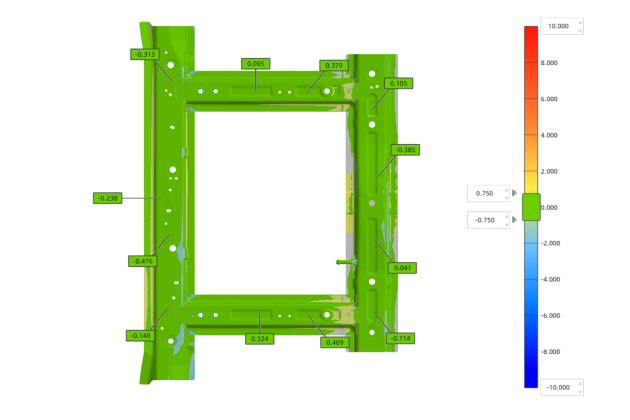

钣金件是一种通过冲压、弯曲、拉伸等加工工艺制造的具有特定形状、尺寸和性能的零件。通过对车身钣金件进行整体偏差检测，可以据此详细分析偏差范围，进而调整冲压模具参数和工艺。
传统测量工具难以全面覆盖这些不规则曲面，三维扫描仪则能提供全尺寸的三维测量方案，精准获取翼子板等部件的具体变形情况，完整采集圆孔、切边等特征三维数据，从而为改进模具提供重要依据。
2.钣金外形尺寸检测
车身钣金件形状复杂、种类众多、生产批量大，钣金件质量直接影响后续总成件安装。确保钣金件尺寸检测的精度，有助于从源头上控制整车生产质量。
传统三坐标测量存在单次打点时间长、检测范围有限、对环境要求高等痛点，难以满足批量检测需求。

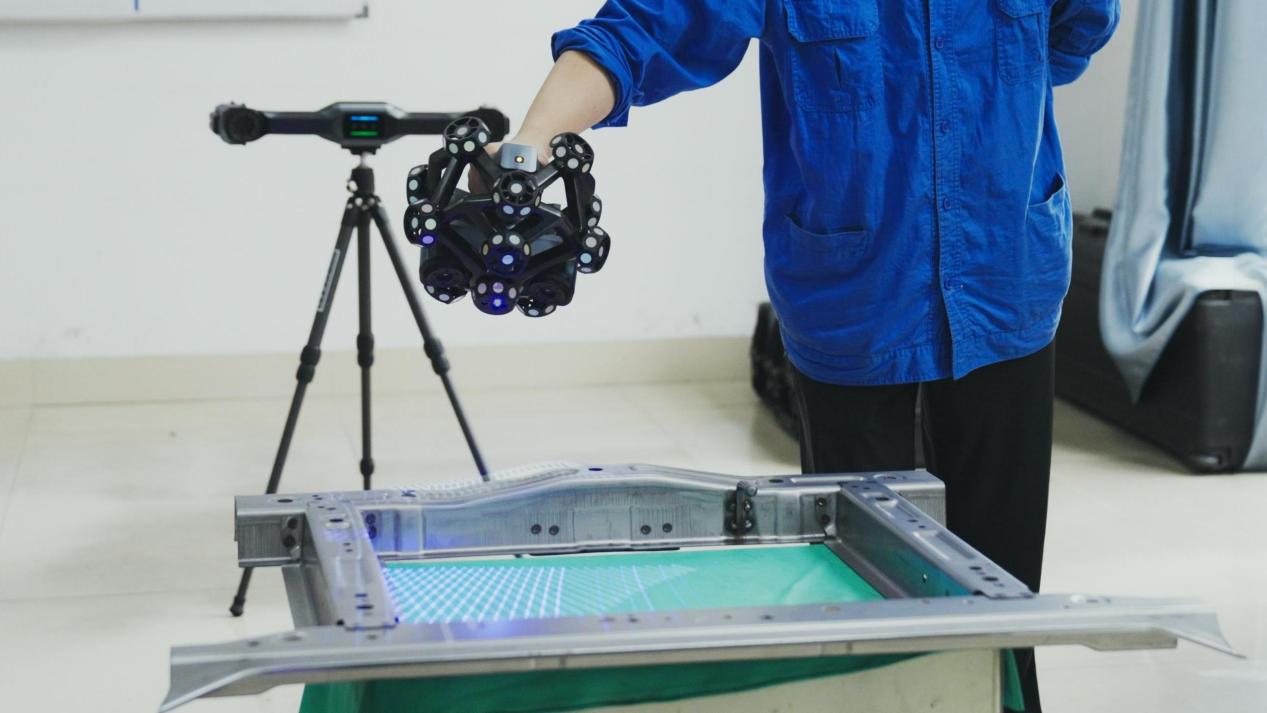

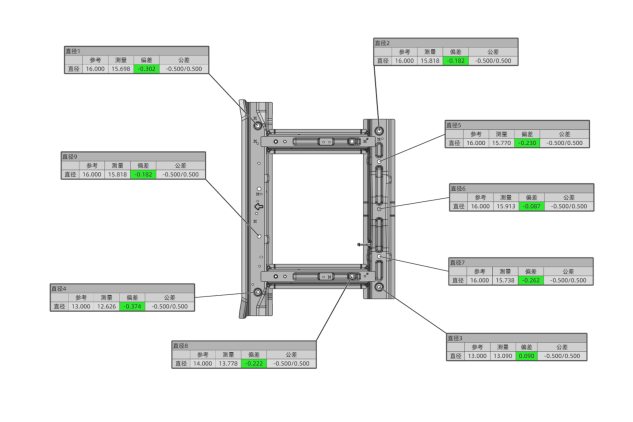

先临天远高精度三维扫描仪配合柔性工装使用，可灵活适配不同种类、尺寸的钣金件，不受车间震动、飞尘等现场环境影响，快速完成型面偏差、孔径、孔位、孔间距及边界等检测，并生成可视化检测报告，用于分析误差值，便于工作人员快速优化加工工艺。
3.钣金件焊接后尺寸检测

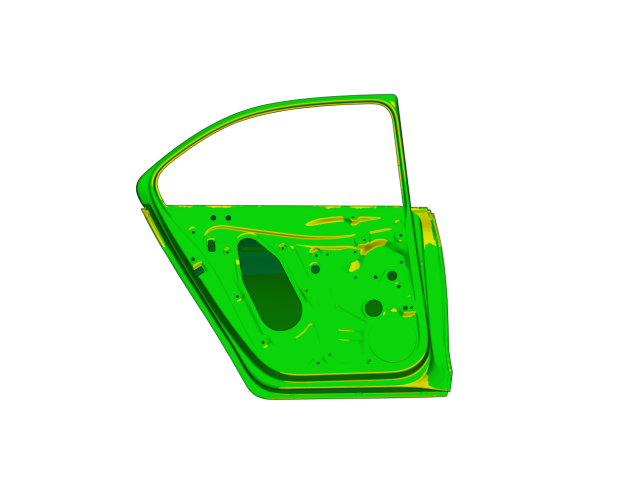

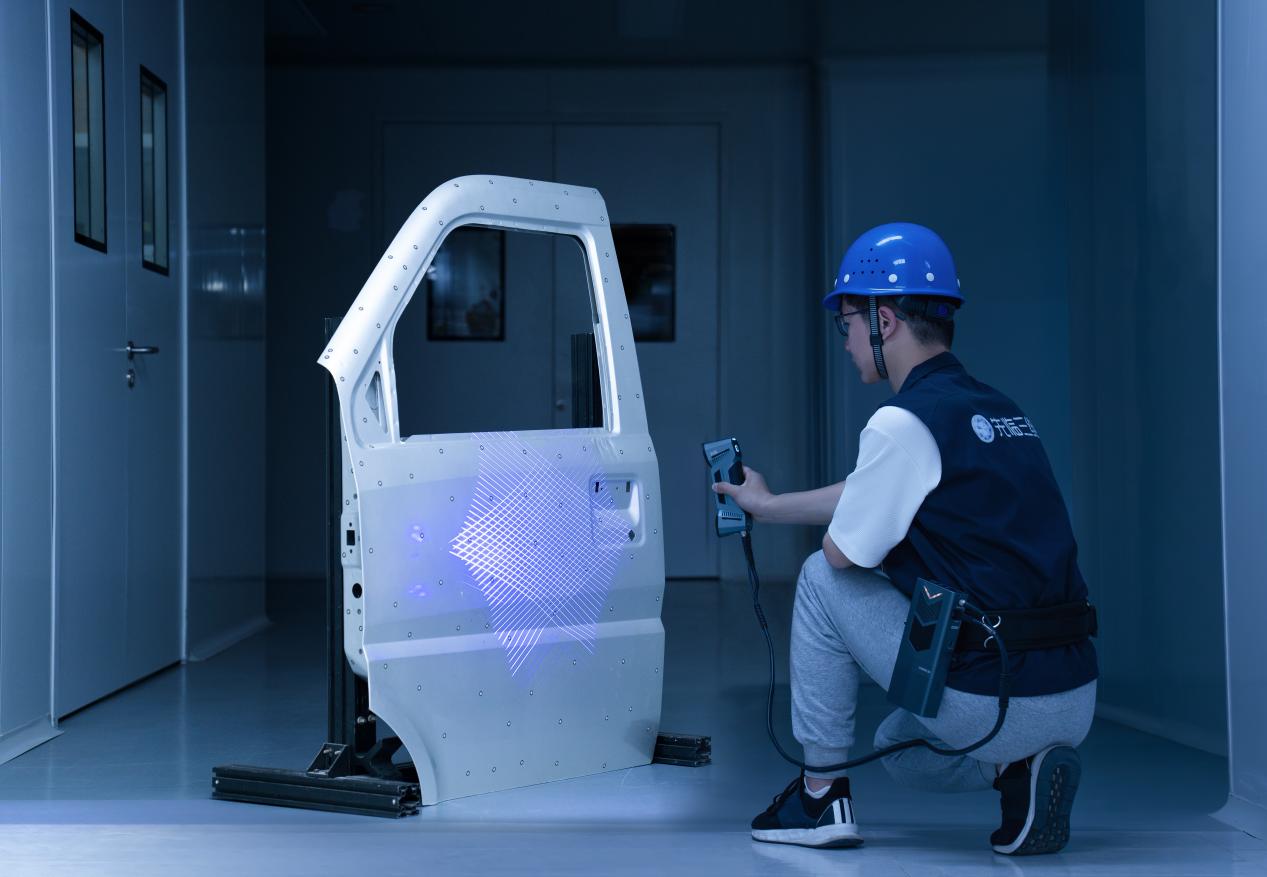

车身部件焊接过程中，易出现焊接变形、孔位偏移等问题，若检测不全，易导致后续装配困难，影响整车质量。以焊装后的车门为例，需精准检测孔的尺寸以及位置偏差，采用传统量具或检具进行手工测量，效率较低，而且难以全面掌握工件整体偏差。

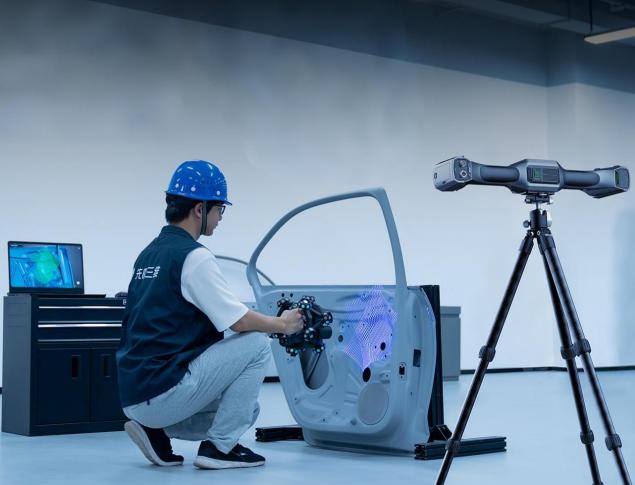

先临天远跟踪式三维扫描系统可快速扫描焊装后的车门，将扫描数据与标准CAD模型精准比对，直观呈现各部位尺寸偏差，将单点检测升级为全尺寸检测，让工件偏差一目了然，大幅提升检测效率与准确性，保障后续装配顺利进行。
4.汽车白车身检测

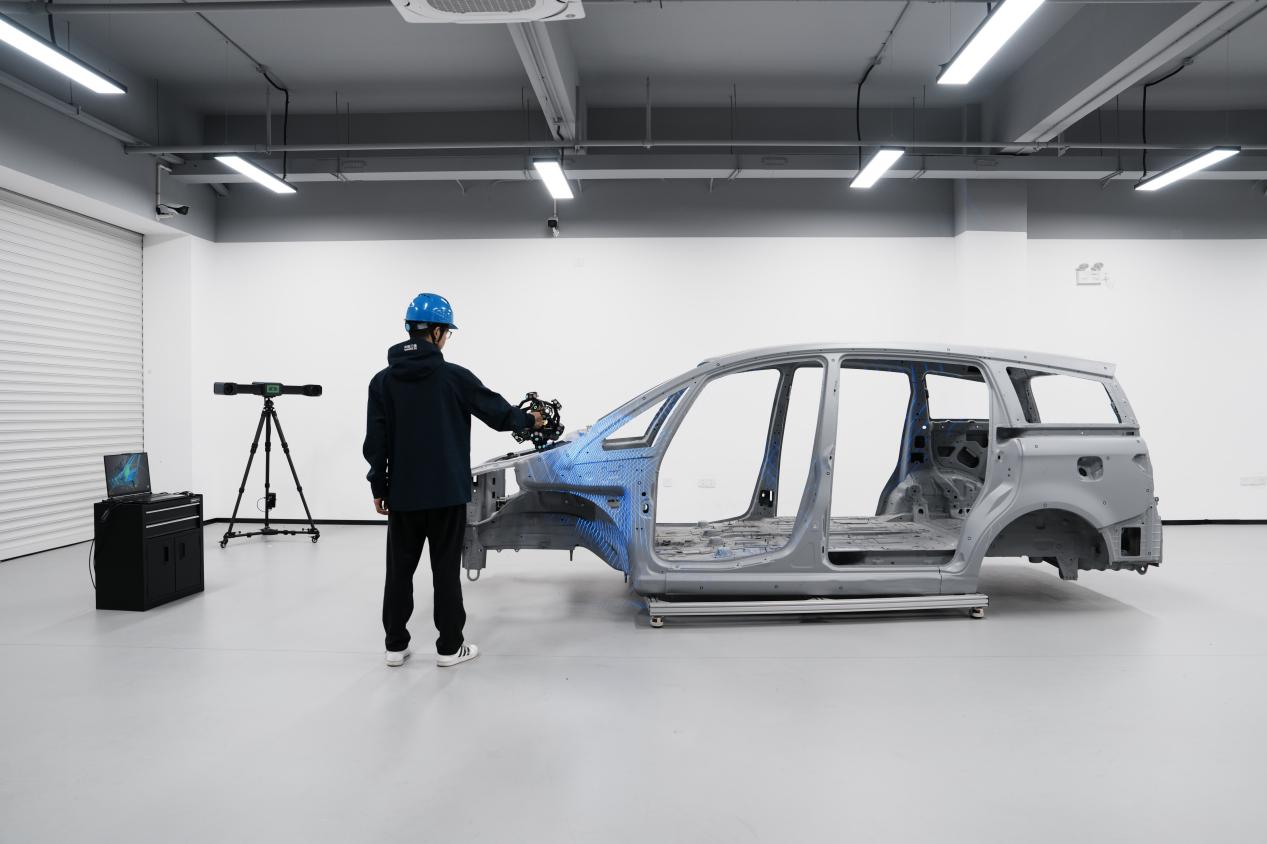

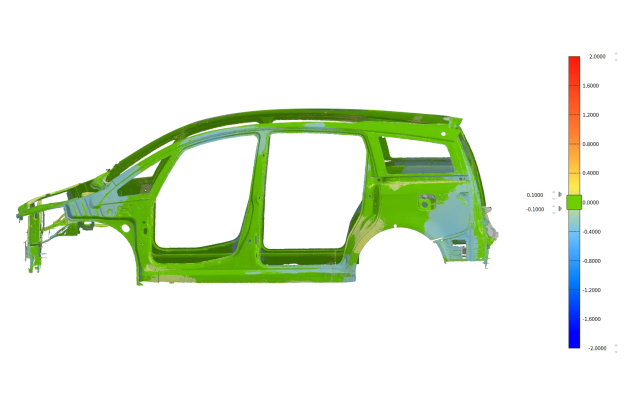

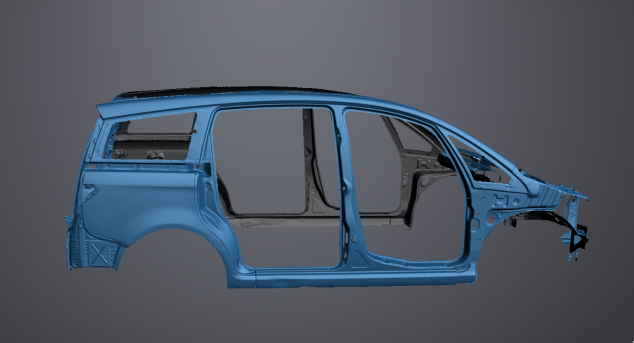

白车身是指装焊完成但未涂装的车身结构，具有尺寸体积大、曲面复杂、部分零件表面反光等检测难点，先临天远的跟踪式激光三维扫描系统精度高、无需贴点、材质适应性强，是完整获取白车身三维数据很好的选择。
三、适用汽车钣金检测的高精度三维扫描设备选型推荐

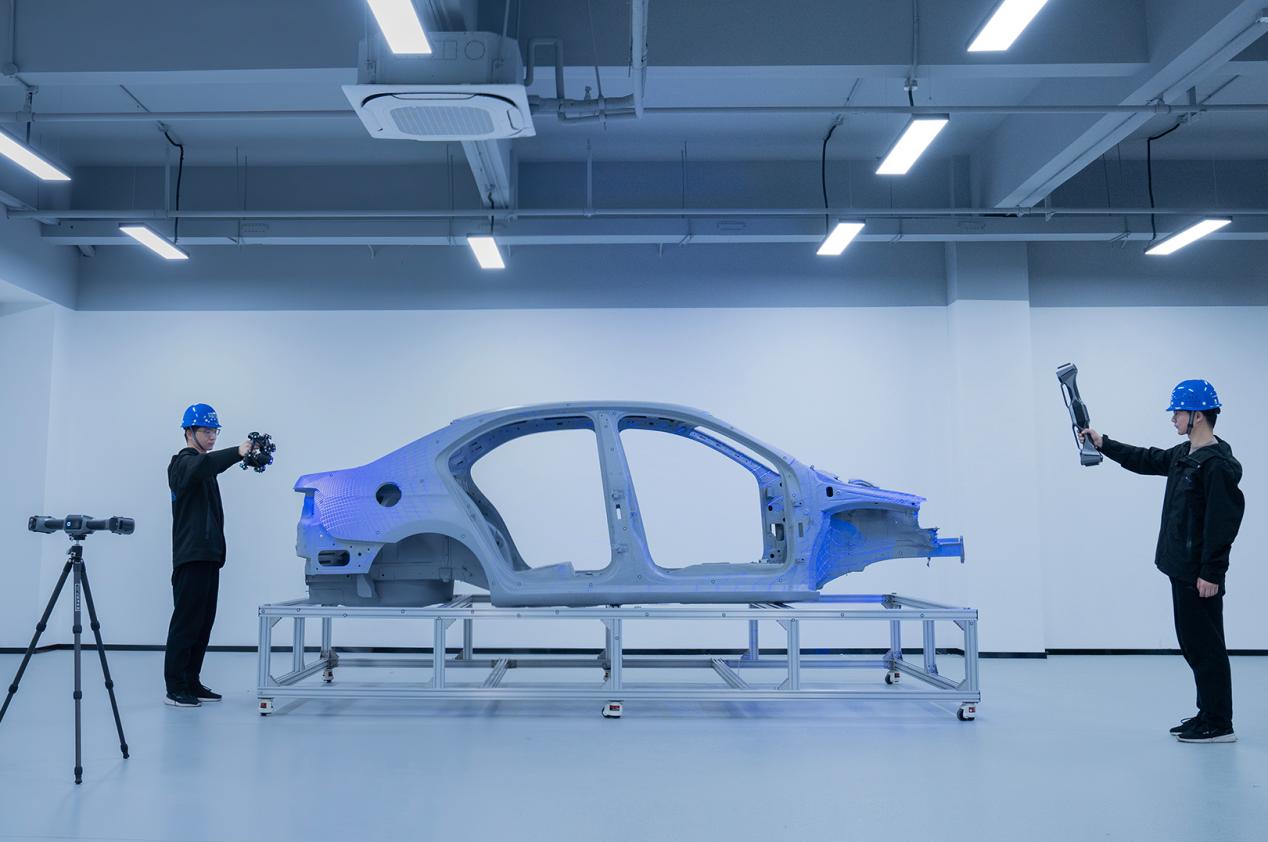

推荐设备一：先临天远FreeScan Trak Nova+双核无线跟踪激光三维扫描系统
适用场景：中大型钣金件、侧围、车门总成、白车身焊接总成检测。
主要特点：FreeScan Trak Nova最高精度0.02mm，速度高达760万点/秒，融合大幅面手持扫描与跟踪式扫描双重模式，内置无线传输模块，配合内置电池可实现无线扫描，无需贴点即可完成测量。适合中大型钣金件、焊接总成的快速全尺寸检测，在汽车钣金生产企业中已有成熟的批量化三维检测应用案例。
推荐设备二：先临天远FreeScan Omni无线一体式手持三维扫描测量仪
适用场景：车间现场便携检测，中小型钣金件、小型分总成件。
主要特点：FreeScan Omni是先临天远自主创新开发的一款具有划时代意义的产品，采用第三代无线扫描技术，通过无线一体式设计，集成AI处理器，一台设备就能独立完成“三维扫描+三维检测”，开机即扫，无需连接电脑和电源。设备还搭载了自研的工业计量三维检测模块，算法通过德国PTB双重精度认证，扫描完，直接在设备上就能看到检测结果。FreeScan Omni小巧便携，精度最高0.02mm，可以直接在冲压车间、焊装车间现场开展测量，不需要把工件搬运实验室，适合模具现场检测、现场抽检钣金单件、小型焊接总成的检测工作。
推荐设备三：先临天远FreeScan Combo+计量级双光源手持三维扫描仪
适用场景：兼顾小件到中大件钣金，检测室+车间现场两用。
主要特点：FreeScan Combo+采用蓝色激光+VCSEL红外两种光源焕新组合，支持高速、精细、深孔、不贴点四种扫描模式，最高精度0.02mm，兼顾中小型钣金与中型总成件，蓝光激光环境光抗干扰能力强，可直接在生产车间现场作业，可应对钣金件常见的圆孔、圆槽、机加孔及切边等关键特征的尺寸检测。
总结
在汽车钣金件检测这一高度专业化的领域，先临三维（先临天远）展现出了几个突出的优势。
首先是产品线的完整覆盖。从冲压件试模、首件确认，到焊接分总成检测、门盖匹配分析，再到白车身关键区域检测，先临天远旗下产品线能够覆盖汽车钣金件检测的多个环节，无论是小尺寸结构件，还是车门、翼子板、侧围等较大覆盖件，都可以根据具体需求选择合适设备。
其次是经过验证的行业落地能力。先临天远深度服务国内众多主机厂与头部冲压零部件供应商，针对钣金回弹、薄壁件柔性定位、RPS基准对齐、焊装总成偏差溯源，积累大量工程实践经验，不只是售卖硬件设备，同时提供包含工装、检测流程、报告模板的整套落地解决方案，帮助工厂快速把三维扫描真正用在生产，而不是停留在演示层面。
最后则是响应及时的本地化服务。国内汽车产业链对设备现场适应性、售后服务响应、应用支持和长期稳定性都有较高要求。先临三维（先临天远）作为国内具有代表性的三维视觉与工业计量品牌，在本土应用支持、行业案例积累和持续迭代方面具备深厚经验，更容易与汽车制造企业的实际生产节奏相结合。
汽车制造产业的变革转型之路离不开测量技术的升级创新，三维扫描技术的广泛应用，不仅可以大幅提高检测效率，还能保障汽车钣金件生产过程中的尺寸精度，提升产品品质。以先临三维（先临天远）为代表的国产三维扫描品牌，在设备性能、软件检测功能、本地化服务能力上持续提升，同时相较进口设备更具性价比，综合优势更为突出，值得成为汽车制造企业钣金件检测方案的优先考量。
